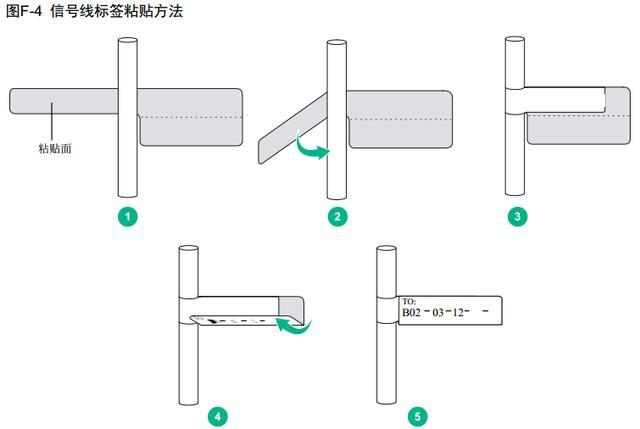

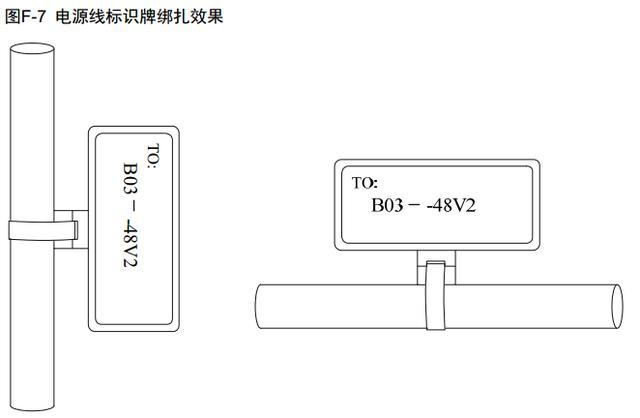

工程标签 工程标签是现场装置及之后保护时运用的一种辨认标识。 标签品种及结构 运用工程标签首要是为了确保装置时的条理化、正确性及今后保护查看时的便利。工程标签包含电缆工程标签和设备工程标签两种。 电缆工程标签 电缆分为信号线和电源线两种。信号线包含网线、光纤等;电源线包含直流电源线和沟通电源线。电缆工程标签分为信号线标签、电源线标签和通用标签三种。 1. 信号线标签 信号线标签选用固定尺度的刀形结构。 标签上浅蓝色分隔线的作用是愈加明晰的清晰电缆方位信息,例如机柜号和插框号之间有一个分隔线,插框号和槽位号之间有一个分隔线,依此类推。刀刻虚线的作用是标签张贴时便利折叠;右下角“TO:”用以表明标签地点电缆的对端方位信息。信号线标签张贴后有两个面,标签双面内容别离标识了电缆两头所连端口的方位信息。标签内容的填写需契合以下要求:如 图F-1 所示,电缆地点方位的本端内容写在“区域 1”中;电缆地点方位的对端内容写在“区域 2”中,即右下角带有倒写“TO:”字样的标签区域中;“区域 3”为张贴标签时将被折叠的部分。 图F-1 信号线标签示意图 2. 电源线标签 电源线标签在运用时需将标签张贴在线扣的标识牌上, 再用线扣绑扎在电源线缆上,标识牌四周为0.2mm×0.6mm 的凸起(双面对称),中心区域用来张贴标签。 电源线标签左上角自带“TO:”字样,用来表明标签地点电缆的对端方位信息,即仅填写标签地点电缆侧的对端设备、控制柜、分线盒或插座的方位信息。标签上分割线意义与信号线标签相似。 图F-2 电源线标签示意图 3. 通用标签 通用标签选用固定尺度的条型结构,既适用于信号线也适用于电源线。右边区域左上角“TO:”用以表明标签地点电缆的对端方位信息。标签上分割线和刀刻虚线意义与信号线标签相似。 图F-3 通用标签示意图 设备工程标签 设备工程标签内容一般包含设备称号、设备类型、设备地址、装置日期等设备相关信息,用于标识设备。 标签的填写 标签内容有两种填写办法:一是打印机打印,二是运用油性笔手艺书写。考虑功率和漂亮性,主张选用打印机打印的办法。 打印机打印 请依据用户实践需求挑选标签打印机和打印模板,类型不同的标签打印机运用办法各不相同,具体运用办法请拜见标签打印机顺便的运用阐明书。 手艺书写 为了使笔迹易辨认、漂亮、耐久,手艺书写标签时请运用黑色油性笔。通常情况下,油性笔一端为大头(笔上有标识为“细”),另一端为小头(笔上有标识为“极细”),请运用小头(即“极细”端)书写标签。 标签的张贴办法 张贴标签之前先在整版标签纸上填写或打印好标签内容,然后揭下、张贴在电缆或线扣标识牌上。下面别离阐明这几种工程标签的张贴办法。 A、电缆工程标签的张贴办法 1. 信号线标签 标签默许张贴方位在间隔插头 2cm处,可依据具体情况恰当调整张贴方位。以电缆笔直布放为例,标签张贴过程如 图F-4 所示。 如 图F-5 标签在电缆上张贴后长条形文字区域一般朝向右侧或下侧,即在标签张贴处,当电缆笔直布放时标签朝向右,当电缆水平布放时标签朝向下。 2. 电源线标签 电源线标签张贴时尽量张贴在标识牌张贴面的四方形凹槽内,用户可依据操作习气挑选标识牌恣意一面作为标签张贴面,同一机房内要确保张贴面的共同。 线扣默许绑扎方位在间隔插头 2cm处,可依据具体情况恰当调整线扣绑扎方位。以电缆水平布放为例,标签张贴过程如 图F-6 所示。 电缆两头均需求绑扎线扣,线扣在电缆上绑扎后标识牌一般朝向右侧或上侧:即当电缆笔直布放时标识牌朝向右;当电缆水平布放时标识牌朝向上,并确保张贴标签的一面朝向外侧。如 图F-7 所示。 3. 通用标签 通用标签张贴要求和张贴效果图都与信号线标签相似,具体内容请拜见 F.3.1 1. 信号线标签。经过标签张贴过程 图F-8 所示。 设备工程标签的张贴办法 将设备工程标签从整版标签纸上揭下,张贴到设备上即可,张贴方位由用户依据自己的需求决议。 标签运用注意事项 标签内容填写、打印和张贴过程中应坚持标签纸面的清洁。 由于所运用的标签纸为防潮防水材料,故任何情况下都不答应运用喷墨打印机进行打印,不答应运用相似钢笔的水笔书写。 要求标签张贴规整、漂亮。 标签张贴方位或电源线标识牌线扣绑扎方位应该避开电缆曲折或其他影响电缆装置的方位。 电源线的标识牌线扣绑扎,要求线扣绑扎高度共同、标识牌方向共同。 本节中对“上”、“下”、“左”、“右”等方向的描绘(不包含打印机设置中相关描绘),都是针对张贴标签的施工人员正在操作的方位而言。 本文共分
